Les connectiques en HDTV



Le type de connexion utilisé pour raccorder votre projecteur à votre lecteur DVD ou ordinateur est primordial pour la qualité du rendu. Voici dans l'ordre décroissant la qualité des connectiques à votre disposition:

DVI:

L'entrée DVI (pour Digital Visual Interface) est un standard numérique créé par le Digital Display Working Group (DDWG). Ce type de connexion améliore théoriquement la qualité d'affichage par rapport à une connexion VGA grâce à une séparation des couleurs pour chaque pixel et une transmission entièrement numérique (pas de conversion du signal). Mais ettention, il existe plusieurs prises DVI :

- DVI-A : le A de DVI "A" signifie en fait… analogique ! Attention donc, si votre écran possède une prise DVI, le signal transmis n'est pas nécessairement numérique. Comme dirait Karl Zéro, méfiez vous des contrefaçons!

- DVI-D : le signal est numérique et dans son format natif. Pas de double conversion analogique/numérique – numérique/analogique.

- DVI-I : le DVI-I combine le DVI-D et le DVI-A. Il n'y a pas de conversion effectuée. Les deux signaux sont bien transmis via les 29 pins disponibles.

A l'instar des prises HDMI, ci-dessous, les prises DVI numériques sont éligibles à la protection HDCP. Comme vous l'avez constaté elles ne sont par contre pas toutes numériques. Faites donc bien attention aux caractéristiques du produit que vous allez acheter. Le DVI peut également s'utiliser en dual link, en connectant deux prises DVI à votre émetteur. Ce procédé est utilisé pour les écrans à très haute résolution. Voir en bas de page les différentes prises DVI

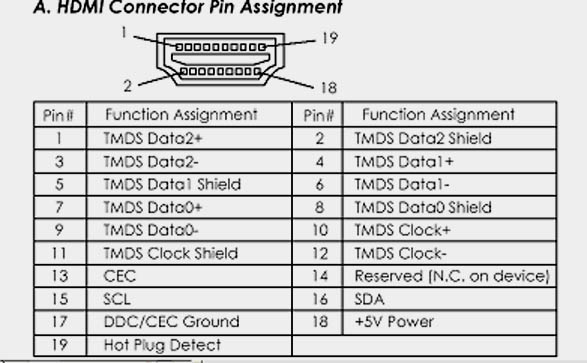

HDMI:


L'entrée HDMI (High-Definition Multimedia Interface) est une norme de transmission de signaux vidéo et audio numérique créée par le consortium Hitachi, Matsushita, Philips, Silicon Image, Sony, Thomson et Toshiba. Son but est de remplacer la prise péritel sur les différents appareils grand public comme les lecteurs de DVD de salon, les moniteurs, les magnétoscopes, les récepteurs satellite, etc. Cette entrée est en deuxième position derrière le DVI car sa résolution maximum est limitée, insuffisante même pour certaines rares moniteurs à ultra haute résolution apparus dans l'industrie des PC (30 pouces Apple et Dell). Cette affirmation ne sera par contre plus vraie à terme puisqu'un deuxième format HDMI en plus du HDMI-A utilisé communément aujourd'hui va faire son apparition: HDMI-B.

- HDMI A : format trouvé aujourd'hui sur la tous les projecteurs et télévision du commerce équipés d'une prise HDMI.

- HDMI B : plus large que le HDMI A, le HDMI B est destiné à véhiculer les informations à très haute définition que demandent une configuration en dual link.

Les prises HDMI sont éligibles à la norme HDCP mais ne le sont pas forcément. Vérifiez donc bien, comme pour les prises DVI, que votre produit est compatible HDCP (ou HD Ready) . en génerale les prises et cordons HDMI ont un usage domestique, la longueur des cordons ne peuvent dépasser les 10 m
CONSEIL : Attention ces cordons informatiques communicant  ne doivent pas   être racordé moniteurs sous tension.

VGA:

Le standard VGA (Video Graphics Array) est un standard d'affichage pour ordinateurs lancé en 1987 par IBM. La connexion avec votre moniteur PC ou projecteur se fait via un connecteur SUB-D Haute Densité 15 broches. Le signal transmis est analogique et compatible comme les entrées DVI et HDMI avec la HD. Cette entrée n'est par contre pas compatible avec la norme de protection HDCP.

YPrPb, YUV, YCrCb (prises composantes) :

Le signal véhiculé par une connectique YPrPb est analogique. Les trois câbles utilisés pour cette connectique fournissent une qualité plus élevée que le câble unique composite utilisé communément sur les équipements vidéo. Dessus la luminosité et les composantes couleurs du signal sont transmises séparément. Le signal YPrPb est dérivé du RVB, capturé par une caméra numérique par exemple, puis converti en luminosité (Y comme Luminosité, logique) + deux signaux pour les différences de couleurs (Bleu-Y=Pb et Rouge-Y= Pr). A l'instar de la prise VGA, cette entrée n'est pas compatible avec la norme de protection HDCP. Elle est nèanmoins largement utilisé pour le cablage des magasins et grande surface avec des bandes annonce ou des films de qualitée HD non HDCP

Quel est le rapport entre YUV, YPrPb et YCrCb ? Tout d'abord, les signaux YUV et YPrPb sont analogiques et le YCrCb est numérique. Ils véhiculent tous les trois signaux. Y pour la luminance, puis ils se différencient sur la modulation des signaux Pr et Pb, Cr et Cb et U et V. La méthode de calcul, les variables utilisées dans le calcul de la différence de couleur, pour aboutir à un résultat donné ne sont pas les mêmes pour ces trois signaux.

Leurs domaines d'application sont aussi différents. Le YUV a été défini à l'époque et pour les besoins de la vidéo analogique, le YPbPr également pour l'analogique et le YCbCr pour la vidéo numérique. Cette connectique reste néamoins la plus utilisé pour l'equipement de mur d'écrans haute définition pour les démonstrations en claire dans les grands magasins, elle permet une répartition économique sur un grand nombre d'ecrans avec de grande longueur de cable.

Prise péritel:

La prise péritel a été définie en 1978. L'autre dénomination sous laquelle on peut la trouver est SCART pour Syndicat des constructeurs d'appareils radiorécepteurs et téléviseurs. Elle peut véhiculer plusieurs types de signaux en plus du son : composite, S-Vidéo et RVB. Le signal véhiculé dépend du câblage interne de la prise et des appareils auxquels elle est reliée.

S-Vidéo:

Le signal S-Vidéo (pour Super Video) est un signal analogique. Le signal est divisé en deux informations, d'un côté la luminance (luminosité, Y) et de l'autre la chrominance (gestion des couleurs, C). Ce signal, envoyé à un diffuseur produit des images plus nettes qu'avec les câbles RCA car les diffuseurs sont construits pour recevoir d'un côté la luminance (Y) et de l'autre la Chrominance (C).

Composite vidéo:

Ce signal, le moins bon de cette liste, inclut les signaux rouge, vert et bleu (ainsi que les signaux audio parfois) mélangés. L'image est sensiblement dégradée dessus. Elle peut être affectée par de la "neige", la netteté peut être moins bonne, le fourmillement risque d'être accentué...

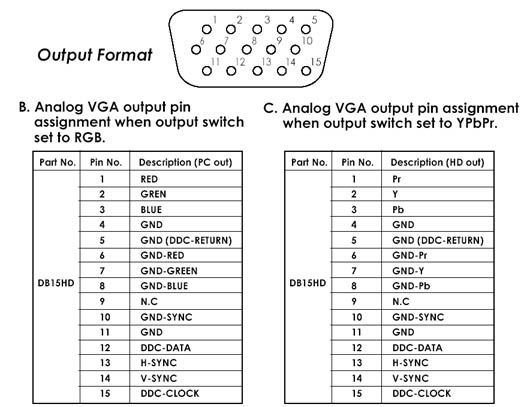

Prise DB15 écran PC ou component sur vidéoprojecteur


Type de prises DVI sur le marché.

On peut actuellement trouver six prises DVI différentes sur le marché : la DVI-D pour des connexionx purement numériques en version Single et Dual-Link version ; DVI-I pour les connexions soit analogiques soit numériques ; et la nouvelle prise DMS-59 de VESA. Les constructeurs de carte graphique équipent le plus souvent leurs produits de la prise DVI-I Dual-Link, même si ceux-ci n’ont qu’un seul port. Avec un adaptateur, ces prises peuvent aussi être utilisées avec des écrans VGA analogiques.

Les différents types de prises DVI.

Les fonctions des aiguilles d’une prise DVI.

la norme DVI 1.0 n’inclut pas la nouvelle prise Dual-Link appelé DMS-59. Cette prise a été lancée par le groupe de travail VESA en 2003 pour permettre d’avoir deux sorties DVI même sur des cartes de petite taille. Elle est aussi conçue pour simplifier la disposition des prises sur les cartes pour quatre écrans.
